5-osiowa szlifierka UW-f

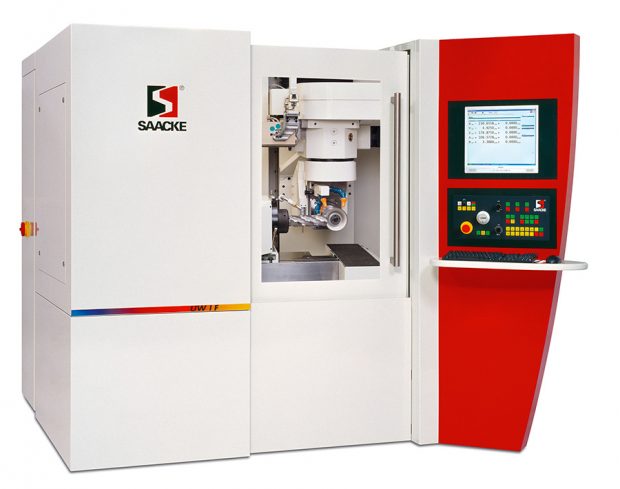

5-osiowa szlifierka SAACKE UW I F z automatycznym magazynem tarcz szlifierskich i podajnikiem detali

Szlifierka narzędziowa UW I F została skonfigurowana jako najprostszy model w rodzinie 5-osiowych szlifierek SAACKE przeznaczonych do ostrzenia i produkcji mniejszych narzędzi do średnicy Ø20mm.

Doświadczenie pozyskane w trakcie prac nad poprzednimi obrabiarkami pozwoliły firmie SAACKE zaprojektować kompaktowy model z atrakcyjnym wyposażeniem i niską ceną.

Szczególny nacisk położono na automatyzację procesu szlifowania poprzez zastosowanie

• W pełni automatycznego magazynu tarcz szlifierskich z 4 stacjami (rys. 2)
• Zabudowanego w przestrzeni roboczej systemu automatycznego podawania i mocowania detali o pojemności do 90 szt. narzędzi (rys. 4)
• Elektrowrzeciona o mocy 26 kW (opcjonalnie) optymalnego do ostrzenia i produkcji (rys. 2,3).

Przeprowadzone obliczenia i badania pozwoliły także poprawić sztywność maszyny przy jednoczesnej znacznej oszczędności materiału.

Najważniejsze dane techniczne

Podobnie jak inne szlifierki SAACKE, maszyna UW I F wyposażona jest w sterowanie NUM Flexium z wbudowaną jednostką PC. Oprogramowanie NUMROTOplus w polskiej wersji językowej pozwala  na szybkie i proste definiowanie geometrii narzędzia.

Aktualnie w Polsce pracuje kilkanaście 5-osiowych centrów szlifierskich firmy SAACKE.

Zapraszamy na próby szlifowania w centrum szkoleniowym firmy SAACKE w Pforzheim.
